 Oggetto del messaggio: Polvere di stellite....
 Messaggio Inviato: 16/11/2012, 17:56
A&P Troubleshooter
A&P Troubleshooter
Avatar utente
Non connesso
Uomo
Iscritto il: 20/03/2008
Messaggi: 14837
Località: Dubai U.A.E:
Età: 59

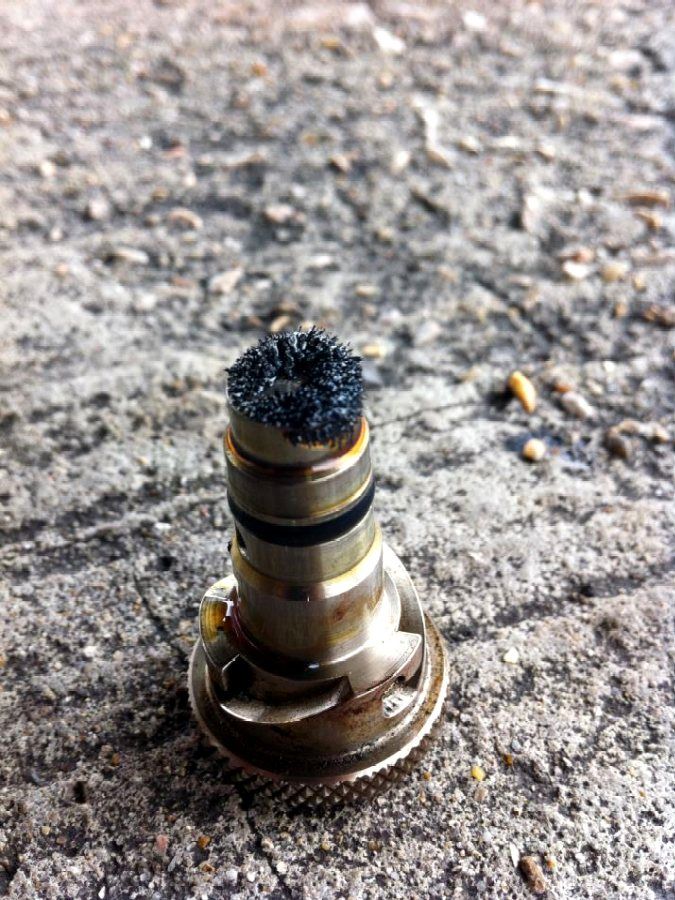

Sembrerebbe ci sia qualche problema nella gear box !

Immagine

...

Steve

_________________
Noi volatori stanchi
Senza pista d'atterraggio
Che per inerzia o per fortuna
Ci troviamo sempre in viaggio ......


Immagine


Top
 Profilo

 Oggetto del messaggio: Re: Polvere di stellite....
 Messaggio Inviato: 16/11/2012, 18:42
Support Staff
Support Staff
Avatar utente
Non connesso
Uomo
Iscritto il: 30/04/2010
Messaggi: 4142
Località: Genova
Età: 48
Quella è una sonda magnetica che cattura eventuali particelle di metallo presenti nell'olio?

_________________
Ale

Non può piovere per sempre.


Top
 Profilo

 Oggetto del messaggio: Re: Polvere di stellite....
 Messaggio Inviato: 16/11/2012, 21:29
Military Maintenance Technician
Military Maintenance Technician
Avatar utente
Non connesso
Uomo
Iscritto il: 15/01/2010
Messaggi: 823
Età: 51
Steve, puoi darci qualche altra informazione?

_________________
L'importante è non smettere di fare domande. Albert Einstein


Top
 Profilo

 Oggetto del messaggio: Re: Polvere di stellite....
 Messaggio Inviato: 17/11/2012, 16:52
Community Member
Community Member
Avatar utente
Non connesso
Uomo
Iscritto il: 14/01/2011
Messaggi: 2036
Località: Cesena
Età: 43
Motore nuovo??

_________________
Flanch

Old Warriors never die.

Colui che si pone nel gradino più alto dell'autorealizzazione è il Guerriero, che è tanto forte da non inchinarsi mai davanti a nessuno e tanto umile da non permettere a nessuno di inchinarsi davanti a lui.


Top
 Profilo

 Oggetto del messaggio: Re: Polvere di stellite....
 Messaggio Inviato: 17/11/2012, 16:53
Civil & military Supplier/Tech
Civil & military Supplier/Tech
Avatar utente
Non connesso
Uomo
Iscritto il: 03/05/2008
Messaggi: 3365
Età: 57
Quello è ciò che viene chiamato chip detector e come citato giustamente cattura le micro parti metalliche indicando che, a seconda della quantità trovata, se vi sono anomalie nel funzionamento dei vari circuiti di lubrificazione del motore e suoi accessori.

Sono strategicamente posizionati sui circuiti di lubrificazione ed in tal modo il tecnico sa esattamente in quale assieme si verifica il problema.

Inoltre queste particelle vengono inviate al laboratorio che dopo analisi è in grado di fornire indicazioni ancor più precise sull'organo per il quale si verifica questa usura anomala.

Steve ha scritto infatti che trattasi del detector della gearbox.

Viene utilizzato anche in formula ! per controllare eventuali usure anomale delle parti vitali.

_________________
Il decollo è facoltativo, l'atterraggio è obbligatorio!

Immagine Immagine Immagine
What goes up, must come down.


Top
 Profilo

 Oggetto del messaggio: Re: Polvere di stellite....
 Messaggio Inviato: 17/11/2012, 16:56
Civil & military Supplier/Tech
Civil & military Supplier/Tech
Avatar utente
Non connesso
Uomo
Iscritto il: 03/05/2008
Messaggi: 3365
Età: 57
Flanch ha scritto:
Motore nuovo??


No, non è possibile. non esistono motori nuovi o vecchi...Anche un motore appena installato ha già girato almeno al banco o su test bed.

inoltre le moderne lavorazioni e tolleranze nonchè finitura superficiali, fanno si che i propulsori non abbiano più quella fase di rodaggio nella quale le parti rotanti a contatto si affinavano tra di loro con la normale usura.

_________________
Il decollo è facoltativo, l'atterraggio è obbligatorio!

Immagine Immagine Immagine
What goes up, must come down.


Top
 Profilo

 Oggetto del messaggio: Re: Polvere di stellite....
 Messaggio Inviato: 17/11/2012, 17:51
Military Maintenance Technician
Military Maintenance Technician
Avatar utente
Non connesso
Uomo
Iscritto il: 15/01/2010
Messaggi: 823
Età: 51
Ro60 ha scritto:
Flanch ha scritto:
Motore nuovo??


No, non è possibile. non esistono motori nuovi o vecchi...Anche un motore appena installato ha già girato almeno al banco o su test bed.

inoltre le moderne lavorazioni e tolleranze nonchè finitura superficiali, fanno si che i propulsori non abbiano più quella fase di rodaggio nella quale le parti rotanti a contatto si affinavano tra di loro con la normale usura.


.... parzialmente vero. Il rodaggio si protrae per diverse ore di funzionamento, oltre il normale test set al banco. Generalemente con una overhaul del turbogetto l'accumulo di sfridi è considerato normale, in quanto le tenute rotanti devono crearsi la propria sede nella tenuta statorica (materiale adradibile). Questo fa sì che per diverse ore di funzionamento gli sfridi si accumulino maggiormente sui chip detector. Il fenomeno si attenua e rientra nella normalità attraverso il lavaggio dell'impianto olio. Questo almeno per quanto mi riguarda, ma penso sia la stessa cosa per la maggior parte dei turbogetti.

Naturalmente il discorso cambia (come credo sia in questo caso) se si riscontrano evidenti segni di usura anomala, come da foto postata da Steve.

_________________
L'importante è non smettere di fare domande. Albert Einstein


Top
 Profilo

 Oggetto del messaggio: Re: Polvere di stellite....
 Messaggio Inviato: 17/11/2012, 19:48
Civil & military Supplier/Tech
Civil & military Supplier/Tech
Avatar utente
Non connesso
Uomo
Iscritto il: 03/05/2008
Messaggi: 3365
Età: 57
grazie per la precisazione Greg, non lo sapevo. :ok:

_________________
Il decollo è facoltativo, l'atterraggio è obbligatorio!

Immagine Immagine Immagine
What goes up, must come down.


Top
 Profilo

 Oggetto del messaggio: Re: Polvere di stellite....
 Messaggio Inviato: 18/11/2012, 13:24
R&D Technician
R&D Technician
Avatar utente
Non connesso
Uomo
Iscritto il: 01/04/2008
Messaggi: 2973
Località: Milano
Età: 46
Esiste anche un diagramma, abbastanza conosciuto e detto "a vasca" per la sua forma, che modellizza questa tendenza: il valore elevato a sinistra indica l'accumulo di detriti a motore nuovo; segue una protratta fase stabile in cui la produzione di detriti scende a valori minimi. Un nuovo aumento nella parte destra del diagramma predice l'imminente rottura.

Immagine


Mi è stato spiegato che gli ingranaggi delle gearbox hanno un riporto antiusura costituito da uno strato di stellite (da qui il titolo): siccome è un materiale amagnetico, vuol dire che il rivestimento è rimasto attaccato tenacemente fino all'ultimo e le particelle di stellite sono venute via "tirandosi su" anche l'acciaio sottostante, il che ha fatto si che venissero catturate dal magnete. Un ottimo trattamento, dunque. :ok:

_________________
Andrea

Immagine Immagine Immagine Immagine


Top
 Profilo

 Oggetto del messaggio: Re: Polvere di stellite....
 Messaggio Inviato: 18/11/2012, 17:09
A&P Troubleshooter
A&P Troubleshooter
Avatar utente
Non connesso
Uomo
Iscritto il: 20/03/2008
Messaggi: 14837
Località: Dubai U.A.E:
Età: 59
Confermo che si tratta di un chip detector riguardante la sezione della gearbox di un motore turbofan P&W. L'ispezione si è resa necessaria a causa dell'accensione di avviso (CAS message) sul pannello strumenti dell'equipaggio.I denti degli ingranaggi della gerabox sono ricoperti di stellite che protegge e ne rende assolutamente difficile l'usura. Ovviamente il materiale presente sul terminale magnetico del chip non è stellite, ma bensì, la parte della superficie dei denti dell'ingranaggio.

Il motore in questione non è reduce da nessuna operazione di overhoul o intervento particolare nella zona della scatola accessori. Il motore ha totalizzato circa 3000 ore di funzionamento dall'ultimo overhoul e ha completato tutte le ispezioni e gli interventi programmati.

Al momento è in fase di definizione se effettuare la sostituzione della gearbox "on wing" oppure effettuare lo sbarco del motore completo.

Per informazione di dettaglio aggiungo che il costruttore prevede il controllo dei vari chip detector ogni 300 ore oltre al prelievo dell'olio per effettuare i SOAP check programmati.

...

Steve

_________________
Noi volatori stanchi
Senza pista d'atterraggio
Che per inerzia o per fortuna
Ci troviamo sempre in viaggio ......


Immagine


Top
 Profilo

 Oggetto del messaggio: Re: Polvere di stellite....
 Messaggio Inviato: 18/11/2012, 17:11
R&D Technician
R&D Technician
Avatar utente
Non connesso
Uomo
Iscritto il: 01/04/2008
Messaggi: 2973
Località: Milano
Età: 46
greg67 ha scritto:
Generalemente con una overhaul del turbogetto l'accumulo di sfridi è considerato normale, in quanto le tenute rotanti devono crearsi la propria sede nella tenuta statorica (materiale adradibile). Questo fa sì che per diverse ore di funzionamento gli sfridi si accumulino maggiormente sui chip detector.


Ma di che materiale sono fatte le tenute dei motori? Quelle che conosco e uso io sono in widia/impasto di carbone/nitruro di silicio/carburo di silicio/ceramica, accoppiati secondo le esigenze del caso. Nessuno di questi materiali però si attacca a un magnete, a parte, debolmente, il widia, forse per una minima percentuale di cobalto metallico aggiunto come legante per aumentarne le caratteristiche di resistenza.

_________________
Andrea

Immagine Immagine Immagine Immagine


Top
 Profilo

 Oggetto del messaggio: Re: Polvere di stellite....
 Messaggio Inviato: 18/11/2012, 17:31
A&P Troubleshooter
A&P Troubleshooter
Avatar utente
Non connesso
Uomo
Iscritto il: 20/03/2008
Messaggi: 14837
Località: Dubai U.A.E:
Età: 59
La tenuta o meno di un seal determina un consumo maggiore di olio oltre al fatto che tramite i SOAP check si può determinate abbastanza agevolmente quale tenuta ha dei problemi.

...

Steve

_________________
Noi volatori stanchi
Senza pista d'atterraggio
Che per inerzia o per fortuna
Ci troviamo sempre in viaggio ......


Immagine


Top
 Profilo

 Oggetto del messaggio: Re: Polvere di stellite....
 Messaggio Inviato: 18/11/2012, 19:12
Turbomachinery Fluid Dynamics Engineer
Turbomachinery Fluid Dynamics Engineer
Avatar utente
Non connesso
Uomo
Iscritto il: 17/03/2008
Messaggi: 9310
Località: Location Independent
Età: 44
Snap-On ha scritto:
La tenuta o meno di un seal determina un consumo maggiore di olio oltre al fatto che tramite i SOAP check si può determinate abbastanza agevolmente quale tenuta ha dei problemi.

...

Steve

Aggiungo che, oltre al deterioramento della clearance dei seals, anche un cattivo bilanciamento della pressione del air system secondario a cavallo della IGB provoca perdita d'olio. Ad esempio una deformazione di un pannello di buffer puo' esserne una causa.

_________________
'One fled, one dead, one sleeping in a gold bed' OLD RIME

Immagine


Top
 Profilo

 Oggetto del messaggio: Re: Polvere di stellite....
 Messaggio Inviato: 19/11/2012, 10:54
Continuous Airworthiness Engineer
Continuous Airworthiness Engineer
Avatar utente
Non connesso
Uomo
Iscritto il: 15/04/2008
Messaggi: 1246
Età: 36
Snap-On ha scritto:
Confermo che si tratta di un chip detector riguardante la sezione della gearbox di un motore turbofan P&W.
[CUT]
Il motore ha totalizzato circa 3000 ore di funzionamento dall'ultimo overhoul e ha completato tutte le ispezioni e gli interventi programmati.

Al momento è in fase di definizione se effettuare la sostituzione della gearbox "on wing" oppure effettuare lo sbarco del motore completo.


Che TBO ha?

_________________
Tixio®
********************
Immagine


Top
 Profilo

 Oggetto del messaggio: Re: Polvere di stellite....
 Messaggio Inviato: 19/11/2012, 18:16
A&P Troubleshooter
A&P Troubleshooter
Avatar utente
Non connesso
Uomo
Iscritto il: 20/03/2008
Messaggi: 14837
Località: Dubai U.A.E:
Età: 59
Tixio ha scritto:
Snap-On ha scritto:
Confermo che si tratta di un chip detector riguardante la sezione della gearbox di un motore turbofan P&W.
[CUT]
Il motore ha totalizzato circa 3000 ore di funzionamento dall'ultimo overhoul e ha completato tutte le ispezioni e gli interventi programmati.

Al momento è in fase di definizione se effettuare la sostituzione della gearbox "on wing" oppure effettuare lo sbarco del motore completo.


Che TBO ha?


Il TBO per questo motore è di 12000 Hrs . Il primo intervento di overhoul è però calcolato in cicli e di conseguenza a 4000 cicli si esegue la sostituzione del modulo di turbina di AP, a 8000 cicli quello della turbina di BP e a 6000 la gearbox e accessori. Ogni 600 ore si esegue un "power assurance check" e una "visita ginecologica " completa per verificare le condizione della camera di combustione e dei compressori.

...

Steve

_________________
Noi volatori stanchi
Senza pista d'atterraggio
Che per inerzia o per fortuna
Ci troviamo sempre in viaggio ......


Immagine


Top
 Profilo

 Oggetto del messaggio: Re: Polvere di stellite....
 Messaggio Inviato: 19/11/2012, 21:22
Military Maintenance Technician
Military Maintenance Technician
Avatar utente
Non connesso
Uomo
Iscritto il: 15/01/2010
Messaggi: 823
Età: 51
Snap-On ha scritto:
.....
Il primo intervento di overhoul è però calcolato in cicli e di conseguenza a 4000 cicli si esegue la sostituzione del modulo di turbina di AP, a 8000 cicli quello della turbina di BP e a 6000 la gearbox e accessori.
Steve


premesso che è difficilmente quantificabile, ma a quanto corrisponderebbero i cicli che hai riportato? Si tratta di Flight Hours o di ore di funzionamento?

Cita:
Ogni 600 ore si esegue un "power assurance check" e una "visita ginecologica " completa per verificare le condizione della camera di combustione e dei compressori.
...


Urca!!! :D Dopo 600 ore?! :muro: Ma quanto tempo di fermo macchina è richiesto per eseguire questi controlli?


PS scusate se sono OT; se ritenete opportuno apriamo una nuova discussione ;)

_________________
L'importante è non smettere di fare domande. Albert Einstein


Top
 Profilo

 Oggetto del messaggio: Re: Polvere di stellite....
 Messaggio Inviato: 20/11/2012, 2:11
Support Staff
Support Staff
Avatar utente
Non connesso
Uomo
Iscritto il: 30/04/2010
Messaggi: 4142
Località: Genova
Età: 48
greg67 ha scritto:
Urca!!! :D Dopo 600 ore?! :muro: Ma quanto tempo di fermo macchina è richiesto per eseguire questi controlli?



Ehm... provo ad anticipare Steve che poi fara' le correzioni con mazzate al sottoscritto :mrgreen: .

Il "power assurance check" e' una prova motori a piena potenza per verificare che essi eroghino la potenza per il decollo senza eccedere i limiti imposti dal manuale del costruttore, EGT e max N2, giusto?

Poi immagino che la "visita ginecologica" sia un'ispezione boroscopica senza smontare nulla, percio' penso che, essendo tutte operazioni "on wing", non occorra tanto tempo.

_________________
Ale

Non può piovere per sempre.


Top
 Profilo

 Oggetto del messaggio: Re: Polvere di stellite....
 Messaggio Inviato: 20/11/2012, 18:17
Military Maintenance Technician
Military Maintenance Technician
Avatar utente
Non connesso
Uomo
Iscritto il: 15/01/2010
Messaggi: 823
Età: 51
ouranos ha scritto:
greg67 ha scritto:
Urca!!! :D Dopo 600 ore?! :muro: Ma quanto tempo di fermo macchina è richiesto per eseguire questi controlli?



Ehm... provo ad anticipare Steve che poi fara' le correzioni con mazzate al sottoscritto :mrgreen: .

Il "power assurance check" e' una prova motori a piena potenza per verificare che essi eroghino la potenza per il decollo senza eccedere i limiti imposti dal manuale del costruttore, EGT e max N2, giusto?

Poi immagino che la "visita ginecologica" sia un'ispezione boroscopica senza smontare nulla, percio' penso che, essendo tutte operazioni "on wing", non occorra tanto tempo.


... la mia era pura "invidia" :D sono abituato a ben altri intervalli di manutenzione che 600 ore mi sono sembrate veramente tante! Ispezione boroscopica e tutti i controlli del caso "on wing", certo ma quanto tempo è richiesto dalla compagnia/costruttore per poterli eseguire? Semplice curiosità e confronto con i miei abituali tempi ;).

_________________
L'importante è non smettere di fare domande. Albert Einstein


Top
 Profilo

 Oggetto del messaggio: Re: Polvere di stellite....
 Messaggio Inviato: 20/11/2012, 18:34
Support Staff
Support Staff
Avatar utente
Non connesso
Uomo
Iscritto il: 30/04/2010
Messaggi: 4142
Località: Genova
Età: 48
Pensa che io avevo capito il contrario, cioè che tu dicessi che 600 ore fossero poche e che quindi la macchina doveva fermarsi spesso per i controlli. :muro2:

_________________
Ale

Non può piovere per sempre.


Top
 Profilo

 Oggetto del messaggio: Re: Polvere di stellite....
 Messaggio Inviato: 20/11/2012, 19:31
A&P Troubleshooter
A&P Troubleshooter
Avatar utente
Non connesso
Uomo
Iscritto il: 20/03/2008
Messaggi: 14837
Località: Dubai U.A.E:
Età: 59
Scusate la risposta non troppo dettagliata ma sono un pò impegnato !

La determinazione delle ore di volo è ovviamente fatta facendo il computo delle ore "stick" dal QTB del velivolo e di conseguenza il calcolo risulta alquanto semplice. Bisogna tenere conto anche del fatto che le ore hanno una tolleranza non recuperabile del 10% e di conseguenza è abbastanza facile effettuare la programmazione e il fermo macchina.

Il discorso dei "cycles" dipende invece dal costruttore. In questo caso un ciclo è calcolato come la performance ottenuta dal motore nella sequenza - Take off power N2 up 76 % - EGT up 500 °c - N1 up 89 % - FF positive .

La conta di questi parametri determina un ciclo termico che viene conteggiato dalla parte "history" del FADEC/ECC. Inoltre poichè utilizziamo un sistema di "trend monitoring " in tempo reale, se nel motore si superano determinati parametri che determinano il superamento di alcune soglie di temperatura o di pressione , vengono automaticamente aumentati i valori di cicli conteggiati.

Stesso discorso vale se nel corso di un avviamento o di un slam si superano anche per pochi decimi di secondo le soglie di temperatura e pressione. La segnalazione è immediata da parte del FADEC/ECC per gli interventi di controllo e manutenzione oltre al fatto che vengono aumentati di molti i cicli i valori di vita delle parti calde.

Il conteggio di ore/cicli è fatto al termine di ogni atterraggio e viene inviato in automatico dal sistema la segnalazione al costruttore e all'engineering di compagnia per l'aggiornamento del trend monitoring e dello status del motore.

Ogni 600 ore si effettua un'ispeìzione boroscopica completa che interessa la parte dei compressori, le bleed valve, le surge bleed , la camera di combustione, le aree termiche dei nozzle di uscita del flusso primario e secondario , i moduli di AP e di BP e le breather valve della gear box.

L'ispezione di solito, se fatta da uno bravo e pratico, dura circa 4 o 5 ore . Tutto viene registrato e visionato immediatamente in maniera da avere subito un'idea delle condizione del propulsore. Se non ci sono problemi o comunque non c'è un degrado significativo, si procede al Power Assurance Check che dura circa 60 minuti. I controlli vengono fatti sempre su un motore solo. Per ragioni di Safety e di fermo macchina.

Diciamo che un velivolo rimane fermo solo per effettuare questa operazione per circa una giornata lavorativa.( o una notte !)

...

Steve

_________________
Noi volatori stanchi
Senza pista d'atterraggio
Che per inerzia o per fortuna
Ci troviamo sempre in viaggio ......


Immagine


Top
 Profilo

Visualizza ultimi messaggi:  Ordina per

Apri un nuovo argomento Rispondi all’argomento  [ 20 messaggi ]

Indice  »  Aircraft Engineering Area  »  Engineering Discussion Point


Chi c’è in linea

Visitano il forum: Nessuno e 1 ospite





Non puoi aprire nuovi argomenti
Non puoi rispondere negli argomenti
Non puoi modificare i tuoi messaggi
Non puoi cancellare i tuoi messaggi
Non puoi inviare allegati

Cerca per:
Vai a:
